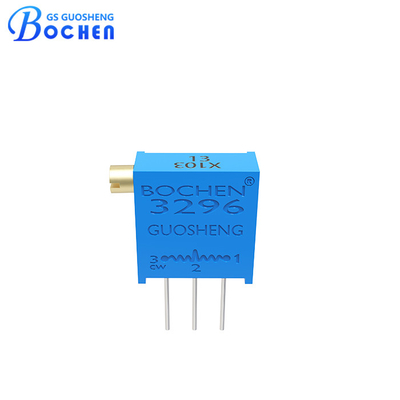

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Ajuste lateral do trimpot

produtos

Potenciômetro de enrolamento por fio

Potenciômetro de filme de carbono

Resistência de enrolamento por fio

Potenciômetro de plástico condutor

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Ajuste lateral do trimpot

MOQ:	100 peças
preço:	$0.048 - $0.90/Piece
embalagem padrão:	Embalagem padrão 50 peças/tubo
Período de entrega:	1-7 dias úteis
método de pagamento:	T/T, L/C, D/A, D/P, Western Union
Capacidade de abastecimento:	10000000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Chengdu

Marca

BOCHEN

Certificação

RoHS, Reach

Número do modelo

3296X

Product Name:

3296X 0.5W Variable Resistor Side Adjustment Multiturn Cermet Trimmer Trimming Potentiometers

Product Type:

Trimmer Resistors

Tipo de elemento:

Cermet

Termination Style:

PC Pin

Mounting Style:

PCB Mount

Potência nominal ((max. 300 volts):

70°C,0,5W;125°C,0W

Range Of Nominal Resistance:

10Ω-5MΩ

Resistance Tolerance:

Contact Resistance Variation (CRV):

≤3%R or 3Ω

Effective Travel:

25（±2）Turns

Rotational Life:

200 Cycles、ΔR≤±3%R

Total Mechanical Travel:

30±2 Turns

Quantidade de ordem mínima:

100 peças

Preço:

$0.048 - $0.90/Piece

Detalhes da embalagem:

Embalagem padrão 50 peças/tubo

Tempo de entrega:

1-7 dias úteis

Termos de pagamento:

T/T, L/C, D/A, D/P, Western Union

Habilidade da fonte:

10000000 partes pelo mês

Destacar:

3296X Potenciômetro de Trimmer

0.5W Potenciômetro Trimmer

Ajuste lateral 3296 trimpot

Descrição do produto

3296X 0,5W Resistente variável Ajuste lateral Multiturn Cermet Trimmer Potenciômetros de recorte

Detalhes rápidos

•0.5W em70°C.

•Dois estilos terminais.

•Disposição linear de pinos.

•Eje de regulação horizontal.

• Viagem mecânica total 30 ± 2 voltas.

•A resistência varia de 10 ohms a 5M ohms.

•O eixo de ajuste de 8 mm de comprimento pode ser personalizado.

•Perfil do corpo fino, alta precisão e desempenho confiável.

Descrição

O potenciômetro de corte de cermet 3296X é um componente versátil adaptado para ajustes de precisão em circuitos eletrônicos.Este potenciômetro de precisão pré-definido de várias voltas oferece uma faixa de resistência que abrange de 10Ω a 5MΩ, atendendo a uma ampla gama de requisitos de circuito. Com uma potência nominal de 0,5 W a 70 °C, garante um desempenho confiável em condições de temperatura variáveis.Este potenciômetro permite ajustes precisos e finosAlém disso, oferece a opção de personalização com um eixo de ajuste de 8 mm de comprimento, proporcionando flexibilidade na instalação e operação.O potencialómetro de corte de cermet 3296X é projetado para fornecer um desempenho consistente e preciso, tornando-se uma escolha ideal para aplicações eletrónicas exigentes.

Especificações

Características elétricas	Faixa de resistência nominal	10Ω~5MΩ
	Resistência tolerância	± 10%
	Resistência terminal	≤ ± 1% R ou 3Ω
	Variação da resistência de contacto (CRV)	≤ 3%R ou 3Ω
	Resistência ao isolamento	500 Vdc. R1≥1GΩ
	Resiste à tensão	101.3KPa, 500 Vac; 8.5KPa, 250 Vac
	Força dielétrica Nível do mar	500 Vac ((1 Min.)
	Viagens eficazes	25 (± 2) voltas
Características ambientais	Resistência térmica da solda	Soldagem por ondas: Temperatura: 260 °C ± 5 °C, T: 3 ± 1 segundos. de peso superior a 200 g/m2 Temperatura: 320oC±5oC, T: ≤ 2 segundos.
	Potência nominal ((max. 300 volts)	70oC, 0,5W; 125oC, 0W
	Intervalo de temperatura	-55°C ~ + 125°C
	Coeficiente de temperatura	± 250,± 100 ppm /°C
	Variação de temperatura	ΔR≤±2%R, Δ(Uab/Uac)≤±1%
	Colisão	10-500 Hz, 0,75 mm, 6h ΔR≤±1%R, Δ ((Uab/Uac) ≤±2%
	Vibração	100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2%
	Resistência elétrica a 70 °C	1000 horas @ 70oC Potência nominal; ΔR≤±3%R
	Vida de rotação	200 ciclos, ΔR≤±3%R
Características físicas	Viagem mecânica total	30 ± 2 voltas
	Torque de arranque	≤ 25 mN.m
	Torque da embreagem	≤ 35 mN.m

Dimensão

Dois estilos terminais:

Dimensões em mm, tolerâncias ±0,30 mm, salvo especificação em contrário.

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Ajuste lateral do trimpot 0

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Ajuste lateral do trimpot 1

Embalagem

Especificação da embalagem: 50 peças por tubo.

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Ajuste lateral do trimpot 2

Aplicação

• Equipamento de telecomunicações:Utilizado para ajustar os circuitos de processamento de sinal e manter a integridade do sinal.

• Sistemas de controlo industrial:Utilizados em controladores e sistemas de automação para calibrar e ajustar parâmetros de controlo.

• Dispositivos médicos:Utilizado em instrumentos médicos para controlo e calibração precisos de equipamentos sensíveis.

• Eletrónica de Consumo:Encontrado em dispositivos como equipamentos de áudio, televisores e outros eletrônicos domésticos para ajustar configurações e desempenho de sintonização.

• Eletrónica automóvel:Utilizado em várias aplicações automotivas, tais como calibração de sensores e módulos de controlo.

• Instrumentos de ensaio e medição:É essencial em instrumentos de laboratório e de campo para funções de medição e calibração precisas.

• Fornecimentos de energia:Utilizado em unidades de alimentação para ajustar com precisão a tensão e a corrente.

• Circuitos de RF e microondas:Usado para ajustar e combinar impedância em circuitos de alta frequência.

• Aeronáutica e Defesa:Aplicado em sistemas de aviação e defesa para controle preciso e confiabilidade em ambientes adversos.

Vantagem

• Fornecimento directo de fábrica, sem intermediários.
• Certificados preenchidos, tais como:RoHS, alcance, etc. e garantia da melhor qualidade.
• Capacidade de produção suficiente, prazos de entrega curtos.
• Equipa profissional de serviço pós-venda.
• Disponível OEM e ODM.
