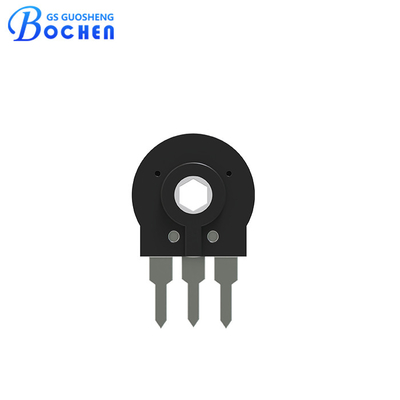

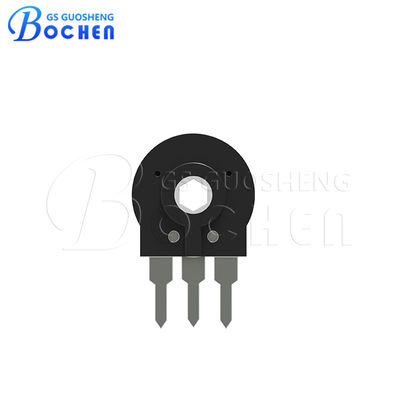

PT10 10 mm Potenciômetro de película de carbono horizontal através de um corte de cermet

MOQ:	100 peças
preço:	$0.075 - $0.80/piece
embalagem padrão:	500 peças/saco de plástico; 2000 peças/cartão pequeno; 10000 peças/cartão principal.
Período de entrega:	1-7 dias úteis
método de pagamento:	T/T, L/C, D/A, D/P, Western Union
Capacidade de abastecimento:	3,000, 000 peças por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Chengdu

Marca

BOCHEN

Certificação

RoHS, Reach

Número do modelo

Product Name:

PT10 10mm Horizontal Adjustment Through Hole Cermet Trimmer Carbon Film Potentiometer

Product Type:

Single turn trimmer

Termination Style:

Through Hole

Adjustment:

Side Adjust

Element Type:

Carbon

Nominal Resistance Range:

100Ω to 5MΩ

Standard Resistance Tolerance:

± 20%

Nominal power 50°C (122°F):

50°C, 0.15 W

Electrical rotation angle:

220° ± 20°

Mechanical rotation angle:

235° ± 5°

Quantidade de ordem mínima:

100 peças

Preço:

$0.075 - $0.80/piece

Detalhes da embalagem:

500 peças/saco de plástico; 2000 peças/cartão pequeno; 10000 peças/cartão principal.

Tempo de entrega:

1-7 dias úteis

Termos de pagamento:

T/T, L/C, D/A, D/P, Western Union

Habilidade da fonte:

3,000, 000 peças por mês

Destacar:

Potenciômetro de película de carbono de 10 mm

Potenciômetro horizontal de película de carbono

Potenciômetro horizontal Cermet

Descrição do produto

PT10 10mm Ajuste horizontal através de buraco Cermet Trimmer Potentiômetro de filme de carbono

Detalhes rápidos

• Excelente desempenho (linearidade de até 3%).
• Elemento resistivo de carbono ou cermet.
• Até 16 detentores mecânicos para feedback táctil.
• Até 100.000 ciclos de vida.
• Proteção IP54.
• Disponível uma embalagem de revista para inserção automática.
• Poliéster / substrato de alumina.
• Limpador posicionado inicialmente, 50% ou no sentido horário.
• eixo e botões soltos e montados.
• Conchas lineares, logarítmicas e anti-logarítmicas.
• Disponível plástico auto-extinguível (UL 94V-0).
• Disponível o interruptor SPDT e a versão de baixo binário.

Descrição

O potencialômetro de corte de carbono PT10 é um componente versátil e robusto com um diâmetro de 10 mm, projetado para ajustes precisos de resistência em vários circuitos eletrônicos.Possui um elemento de carbono para desempenho fiável e estabilidade a longo prazoO projeto de ajuste lateral permite um ajuste fácil e conveniente, enquanto a montagem através do buraco garante a fixação segura a placas de circuito impresso (PCBs).O potenciômetro oferece uma gama de resistência padrão de 100Ω a 5MΩ com uma tolerância de 20%Tem uma potência nominal de 0,15 W a 50°C, tornando-o adequado para aplicações de baixa potência.fornecendo ajustes precisos e suavesAlém disso, o PT10 funciona eficientemente numa faixa de temperatura de -25°C a +70°C, tornando-o adaptável para utilização em várias condições ambientais.

Especificações

Especificações elétricas	Conjuração	Lin.
	Faixa de resistência padrão	100Ω ≤ Rn ≤ 5MΩ
	Tolerância de resistência padrão	± 20%
	Max. Tensão	200 VDC
	Potência nominal 50°C (122°F)	50°C, 0,15 W
	Resistência residual	≤ 0,5% Rn (5Ω min.)
	Resistência ao ruído equivalente	≤ 3% Rn (3Ω min.)
	Temperatura de funcionamento	-25°C a +70°C
Especificações mecânicas	Ângulo de rotação mecânica	235° ± 5°
	Ângulo de rotação elétrica	220° ± 20°
	Torque de rotação	0.4 a 2 Ncm (0,6 a 2,7 in-oz)
	Parar Torque	> 5 Ncm (> 7 in-oz)
	Força de empurrão-puxa sobre o rotor	> 49N
	A vida	Até 100 000 ciclos
Ensaios ambientais	Vida útil elétrica	10,000h a 50°C; 0,15W; ± 5%
	Vida útil mecânica	1000 ciclos a 10 a 15 cpm; ±3 % (Rn < 1M)
	Coeficiente de temperatura	¥25°C; +70°C; ±300 ppm/°C (Rn < 100K)
	Ciclos térmicos	16h a 85°C e 2h a -25°C; ±2,5%
	Calor úmido	500h a 40°C e 95% relativa; ±5%
	Vibração	2 horas em cada plano a 10 Hz - 55 Hz; ± 2%
	Armazenamento	6 meses a 23°C ± 2°C e 50% de HRC; ± 2,5%

Dimensão

Dimensões em mm, tolerâncias ±0,30 mm, salvo especificação em contrário.

H01-2,5 mm

PT10 10 mm Potenciômetro de película de carbono horizontal através de um corte de cermet 0

H04-3,8 mm

PT10 10 mm Potenciômetro de película de carbono horizontal através de um corte de cermet 1

H05-5 mm

PT10 10 mm Potenciômetro de película de carbono horizontal através de um corte de cermet 2

H07-3,8 mm

PT10 10 mm Potenciômetro de película de carbono horizontal através de um corte de cermet 3

Embalagem

Especificação da embalagem: 500 peças/saco de plástico; 2000 peças/caixote pequeno; 10000 peças/caixote principal.

Aplicação

• Selecção do programa do aparelho.
• Ajuste do termostato.
• Relé de temporizador e controlo.
• Eletrónica de consumo.
• Controles de ferramentas eléctricas.
• Equipamento de ensaio e medição.

Vantagem

• Fornecimento directo de fábrica, sem intermediários.
• Certificados completados, tais como RoHS, REACH,etc. e garantia da melhor qualidade.
• Capacidade de produção suficiente, prazos de entrega curtos.
• Equipa profissional de serviço pós-venda.
• Disponível OEM e ODM.
